Representação de Planta Baixa



COMO FAZER A REPRESENTAÇÃO DE UMA PLANTA BAIXA RESIDENCIAL

Paredes Internas são representadas por linhas grossas e contínuas, essas paredes costumam ter 15cm de espessura.

Elementos Construtivos como a projeção da cobertura são representados por linhas finas tracejadas.—-

Traço-ponto serve para indicar a posição dos cortes, a letra indica para que lado se está vendo o corte. _._A



Escadas são representadas por linhas finas e a seta indica o sentido da subida; degraus são numerados de baixo para cima.

Níveis indicam as diferenças de alturas entre pisos, representação do nível no corte



Pisos de cerâmica são representados por linhas finas;

Legendas contém várias informações: nome do    compartimento, áreas, tipo de piso, etc.



Esquadrias e Paredes em vista são com linhas finas;

Móveis fixos, pedra de pias, aparelhos sanitários são representados nas plantas baixas com linhas finas;

Linhas de cotas são representadas as medidas de compartimentos;

linha de cota

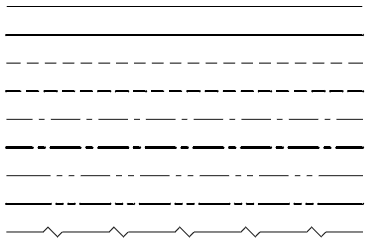

Linha contínua e traço grosso, devem ser utilizados nas partes interceptadas pelos planos de corte (planta baixa, cortes transversais e longitudinais);

Linha contínua e traço mais suave, nas partes mais distantes do primeiro plano, nas linhas paralelas e pouco afastadas entre sí;

Linha tracejada e traço suave, nas projeções das coberturas, no contorno das paredes quando oculto pela cobertura ou quando o plano apresentado está acima ou abaixo do plano de corte;

Linha traço e ponto e traço suave, na projeção da caixa d’água, quando apresenta na planta baixa e nas linhas usadas como eixo;

Linha zig-zag e traço suave, secciona parte de um projeto, limitando sua área de representação, seja para mostrar detalhadamente ou restringir uma área pré-determinada.

Janelas



janela baixa
Janela Baixa: Normalmente a janela é representada como baixa, se o peitoril dela for abaixo de 1.50m, ou seja, se a Planta Baixa estiver representada com secção de 1.50m de altura.

janela alta
Janela Alta: Toda janela onde o peitoril esteja acima de 1.50m.


Portas

porta de giro
Porta de Giro: Representação padrão

porta vai-e-vem
Porta vai-e-vem: Representação padrão

porta de correr
Porta de correr: Representação padrão

porta de correr embutida
Porta de correr embutida: Representação padrão




Escadas
